Le développement rapide de l’énergie solaire photovoltaïque dans le monde, et particulièrement dans les régions à fort potentiel solaire comme l’Afrique, a entraîné une multiplication des projets d’installations photovoltaïques dans des secteurs très variés : résidentiel, industriel, agricole, commercial ou encore infrastructures publiques. Cependant, la réussite technique et économique de ces installations repose avant tout sur une étape fondamentale : le dimensionnement du système photovoltaïque.

Le dimensionnement technique consiste à définir avec précision l’ensemble des paramètres et des équipements nécessaires pour garantir que l’installation puisse produire l’énergie attendue tout en répondant aux besoins réels du site. Cette étape implique une analyse rigoureuse de plusieurs éléments clés, notamment la consommation énergétique, le potentiel solaire du site, la configuration du générateur photovoltaïque, le choix de l’onduleur, le dimensionnement du stockage éventuel ainsi que la sélection des protections et des câbles électriques.

Un dimensionnement approximatif ou incomplet peut entraîner plusieurs conséquences négatives, telles qu’une sous-production énergétique, une surcharge des équipements, une dégradation prématurée du matériel ou encore une rentabilité insuffisante du projet. À l’inverse, une étude technique bien réalisée permet d’optimiser la production d’énergie, de réduire les pertes du système et d’assurer la fiabilité de l’installation sur toute sa durée de vie.

Le dimensionnement d’une installation photovoltaïque ne se limite donc pas à un simple calcul de puissance des panneaux solaires. Il s’agit d’un processus d’ingénierie complet qui nécessite la prise en compte de nombreux paramètres techniques, climatiques et opérationnels. Cette démarche implique également l’utilisation de méthodes de calcul précises et, de plus en plus, le recours à des logiciels spécialisés capables de simuler le comportement réel du système.

1. Analyse du besoin énergétique

La première étape d’un dimensionnement photovoltaïque consiste à déterminer précisément les besoins énergétiques du site à alimenter.

Cette analyse repose sur l’établissement d’un bilan énergétique détaillé, qui recense l’ensemble des équipements électriques, leur puissance nominale et leur durée de fonctionnement quotidienne.

Construction du bilan énergétique

Pour chaque appareil, il faut déterminer :

• La puissance nominale (W)
• Le nombre d’équipements
• Le nombre d’heures d’utilisation par jour
• L’énergie consommée quotidiennement

La formule utilisée est : E=P×t

avec :

• E : énergie consommée (Wh)
• P : puissance de l’équipement (W)
• t : durée de fonctionnement (h)

La somme de toutes les consommations permet d’obtenir la demande énergétique journalière totale du site.

Analyse des profils de consommation

Au-delà du simple bilan énergétique, il est également essentiel d’identifier :

• les pics de puissance
• la répartition horaire de la consommation
• la consommation nocturne

Ces informations influencent fortement :

• la puissance de l’onduleur
• la capacité du stockage batterie
• la stratégie d’autoconsommation.

2. Étude du potentiel solaire du site

Une fois la demande énergétique définie, il est nécessaire d’évaluer la ressource solaire disponible sur le site du projet.

Cette étape permet d’estimer la production potentielle de l’installation photovoltaïque.

Irradiation solaire

Le paramètre principal utilisé est l’irradiation solaire globale, exprimée en :

kWh/m²/jour ou kWh/m²/an.

Dans les régions tropicales comme l’Afrique centrale, l’irradiation moyenne se situe généralement entre 4,5 et 5,5 kWh/m²/jour.

Données climatiques

Les paramètres climatiques importants incluent :

• l’irradiation globale horizontale
• la température ambiante
• la vitesse du vent
• l’humidité.

La température est particulièrement importante, car elle influence directement la performance des modules photovoltaïques.

En effet, la puissance des panneaux diminue lorsque la température augmente.

3. Détermination de la puissance photovoltaïque à installer

La puissance du générateur photovoltaïque dépend principalement de la consommation énergétique du site et du potentiel solaire local.

Une approche simplifiée consiste à utiliser la relation suivante : Ppv=E(jour)/H(psh)×PR

où :

• Ppv : puissance photovoltaïque installée (kWc)
• Ejour : énergie consommée par jour (kWh)
• HPSH : heures de plein soleil
• PR : performance ratio du système

Le Performance Ratio (PR) tient compte des pertes globales du système.

Il inclut notamment :

• pertes de température
• pertes de câbles
• pertes de conversion
• pertes dues à la poussière
• pertes d’ombrage.

Dans un projet bien conçu, le PR se situe généralement entre 0,70 et 0,85.

4. Choix et dimensionnement des modules photovoltaïques

Une fois la puissance totale déterminée, il faut sélectionner les modules photovoltaïques et déterminer leur nombre.

Calcul du nombre de panneaux

Le nombre de panneaux est calculé selon la relation suivante : N=Ppv/P(module)

avec :

• N : nombre de modules
• Pmodule : puissance nominale d’un panneau.

Critères de choix des modules

Le choix des panneaux dépend de plusieurs paramètres :

• rendement
• coefficient de température
• tolérance de puissance
• garantie produit
• garantie de performance
• certification internationale (IEC 61215, IEC 61730).

5. Configuration des strings photovoltaïques

La configuration des strings consiste à déterminer le nombre de modules connectés en série et en parallèle.

Cette étape est cruciale pour assurer la compatibilité avec les caractéristiques électriques de l’onduleur.

Paramètres électriques à respecter

Il faut vérifier :

• la tension maximale du système
• la plage MPPT de l’onduleur
• le courant maximal admissible.

Le calcul repose sur les caractéristiques des modules :

• Voc : tension à circuit ouvert
• Vmp : tension au point de puissance maximale
• Isc : courant de court-circuit
• Imp : courant nominal.

Contraintes de température

La tension des modules augmente lorsque la température diminue.

Il faut donc vérifier que la tension maximale des strings en conditions froides ne dépasse pas la tension maximale admissible par l’onduleur.

6. Dimensionnement de l’onduleur photovoltaïque

L’onduleur est l’équipement qui convertit le courant continu produit par les panneaux en courant alternatif utilisable.

Son dimensionnement doit tenir compte de plusieurs critères.

Puissance nominale

La puissance de l’onduleur est généralement comprise entre 80 % et 120 % de la puissance photovoltaïque installée.

Ce choix dépend de la stratégie de conception :

• optimisation du rendement
• limitation des pertes par écrêtage
• réduction du coût d’investissement.

Nombre de MPPT

Les onduleurs modernes disposent souvent de plusieurs MPPT (Maximum Power Point Tracker).

Cela permet de :

• gérer des orientations différentes
• limiter les pertes dues aux ombrages partiels.

7. Dimensionnement du stockage batterie (si nécessaire)

Dans les systèmes autonomes ou hybrides, le stockage batterie joue un rôle essentiel.

Il permet :

• d’assurer l’alimentation nocturne
• de garantir l’autonomie énergétique
• d’améliorer l’autoconsommation.

Calcul de la capacité batterie

La capacité nécessaire dépend de :

• la consommation nocturne
• le nombre de jours d’autonomie
• la profondeur de décharge autorisée.

La relation générale est : C=E×N/V×DOD

où :

• C : capacité batterie
• E : énergie journalière
• N : nombre de jours d’autonomie
• V : tension du système
• DOD : profondeur de décharge.

8. Dimensionnement des protections et des câbles

La sécurité électrique est un aspect essentiel dans un projet photovoltaïque.

Le dimensionnement doit inclure :

• disjoncteurs DC
• fusibles
• parafoudres
• section des câbles.

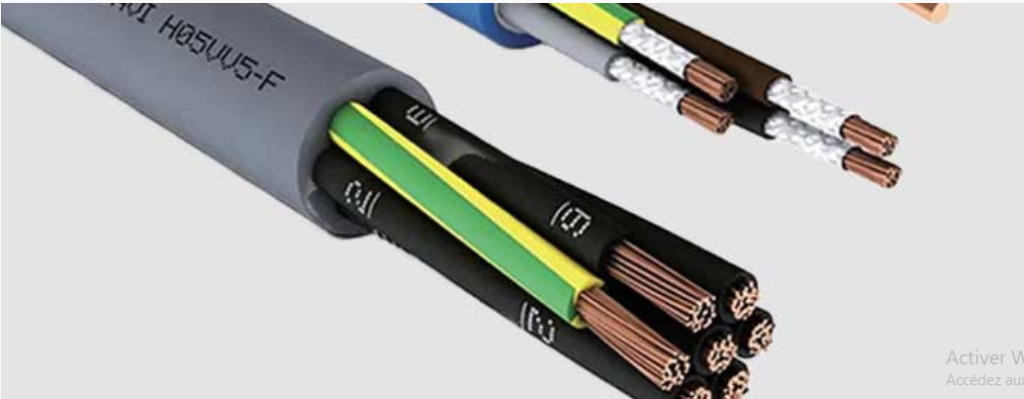

Dimensionnement des câbles

Les câbles doivent être dimensionnés en fonction :

• du courant
• de la longueur
• de la chute de tension admissible.

Dans un système photovoltaïque, la chute de tension est généralement limitée à :

• 1 à 3 % côté DC
• 2 à 5 % côté AC.

9. Analyse des pertes et optimisation du système

Une installation photovoltaïque comporte plusieurs sources de pertes.

Parmi les principales :

• pertes de température
• pertes d’ombrage
• pertes de mismatch
• pertes de câblage
• pertes de conversion.

Une analyse détaillée de ces pertes permet d’optimiser la conception et d’améliorer la production globale du système.

Conclusion

Le dimensionnement technique d’une installation photovoltaïque constitue une étape déterminante dans la réussite d’un projet solaire. Bien plus qu’un simple calcul de puissance des panneaux, il s’agit d’un processus d’ingénierie complet qui intègre l’analyse précise des besoins énergétiques, l’évaluation du potentiel solaire du site, la configuration optimale du générateur photovoltaïque, ainsi que le choix et le dimensionnement rigoureux des équipements du système.

Chaque composant de l’installation — modules photovoltaïques, onduleurs, batteries, protections électriques et câbles — doit être sélectionné et dimensionné en tenant compte des contraintes techniques, climatiques et opérationnelles du projet. Une approche méthodique permet non seulement de garantir la performance énergétique de l’installation, mais également d’assurer sa fiabilité, sa sécurité et sa durabilité sur le long terme.

Dans un contexte où le marché de l’énergie solaire connaît une croissance rapide, les exigences en matière de qualité des études techniques deviennent de plus en plus élevées. Les professionnels du secteur doivent donc maîtriser les méthodes de dimensionnement et s’appuyer sur des outils d’analyse et de simulation performants afin d’optimiser la conception des systèmes photovoltaïques.

Ainsi, un dimensionnement technique rigoureux constitue la base d’une installation photovoltaïque efficace et rentable. Il permet de maximiser la production d’énergie, de réduire les pertes du système et d’assurer une exploitation optimale de l’investissement solaire sur toute sa durée de vie.
